工事の流れ
1仮設養生
2既設装置解体・搬出
3既設装置・柱根巻き部撤去およびアンカーボルト切断
4既設装置解体完了
5躯体埋め戻し工事
6新規装置 墨出し・アンカーボルト打設
7新規装置搬入
8組立
9電気配線
10社内検査および保守受入検査
11清掃
12お引渡し
車両移動日(一週間程度)は、 代替駐車場への移動をお願いします

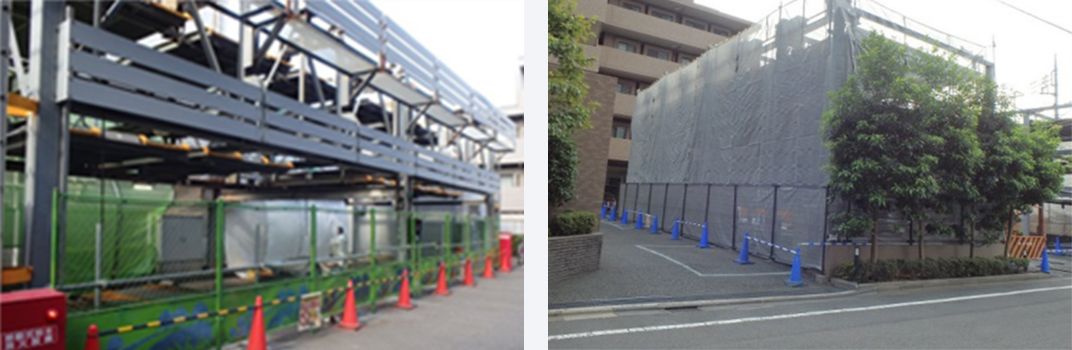

1仮設養生
安全に作業を実施するため、既設装置廻りに転落防止柵、バリケード、シート養生などを実施します。
![仮設養生](/renewal/img/flow/p-detail-01.jpg)

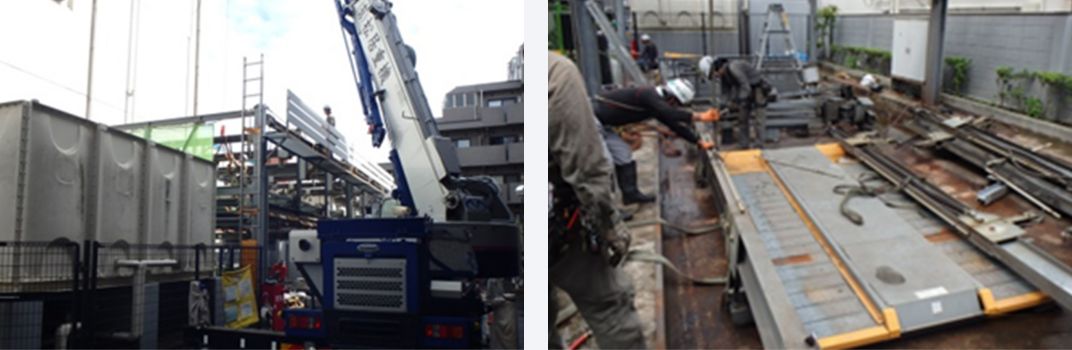

2既設装置解体・搬出
クレーンなどを用いて既設装置を解体撤去します。既設装置の搬出による大型車両の通行があります。また重機作業のため、騒音・振動が発生します。
![既設装置解体・搬出](/renewal/img/flow/p-detail-02.jpg)

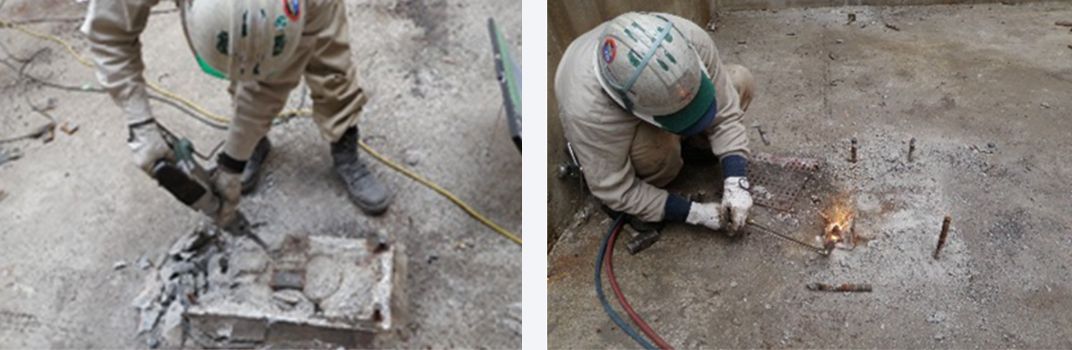

3既設装置・柱根巻き部撤去およびアンカーボルト切断
既設装置撤去後、柱の根巻き部分のハツリ作業を実施します。完了後、アンカーボルトを切断します。本工事においても騒音・振動および粉塵が発生します。
![既設装置・柱根巻き部撤去およびアンカーボルト切断](/renewal/img/flow/p-detail-03.jpg)

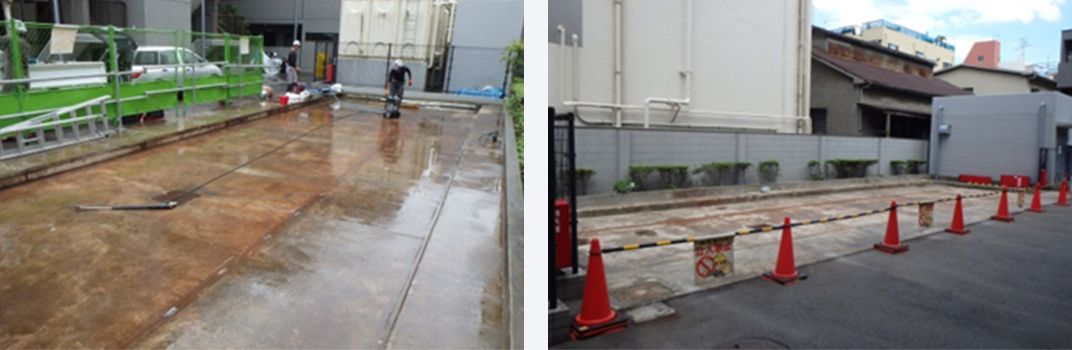

4既設装置解体完了
既設装置の解体後、躯体内の清掃を実施します。
![既設装置解体完了](/renewal/img/flow/p-detail-04.jpg)

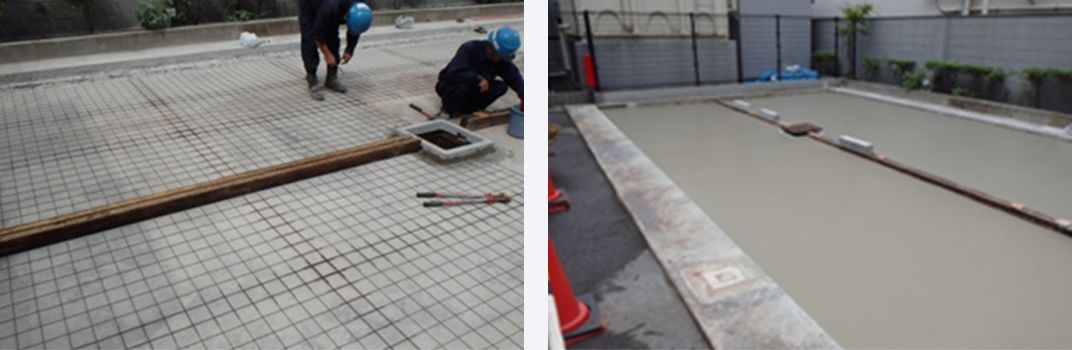

5躯体埋め戻し工事
新規装置に合わせて、躯体基礎をコンクリートにて補修します。
![躯体埋め戻し工事](/renewal/img/flow/p-detail-05.jpg)

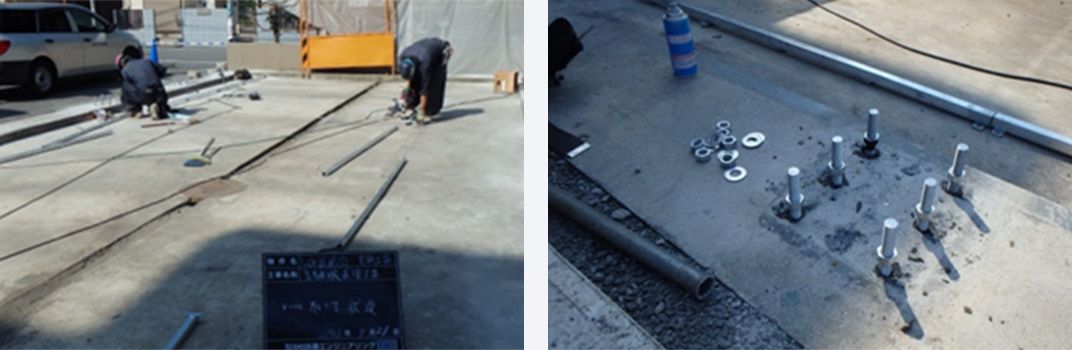

6新規装置
墨出し・アンカーボルト打設
新規装置の柱位置をマーキングします。また、アンカーボルトを打ち込み穴をあけるため、騒音およびコンクリートの粉塵が発生します。
![新規装置 墨出し・アンカーボルト打設](/renewal/img/flow/p-detail-06.jpg)

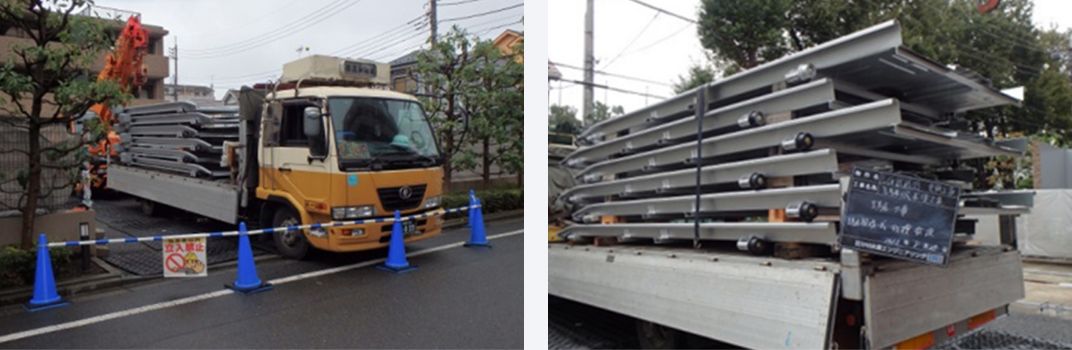

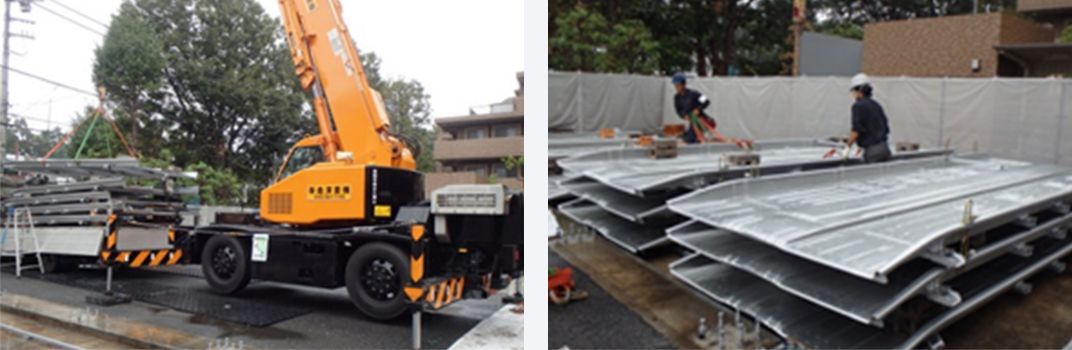

7新規装置搬入
新規装置のフレーム部材やパレットを設置します。新規装置の搬入による大型車両の通行があります。
![新規装置搬入](/renewal/img/flow/p-detail-07.jpg)
![新規装置搬入](/renewal/img/flow/p-detail-08.jpg)

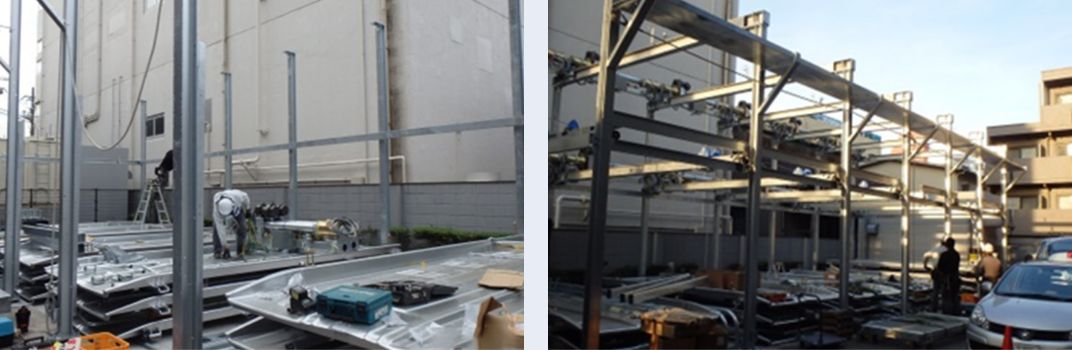

8組立
クレーンなどを用いて新規装置のフレーム部材やパレットを設置していきます。新規装置の搬入による大型車両の通行および重機作業のため、騒音が発生します。
![組立](/renewal/img/flow/p-detail-09.jpg)

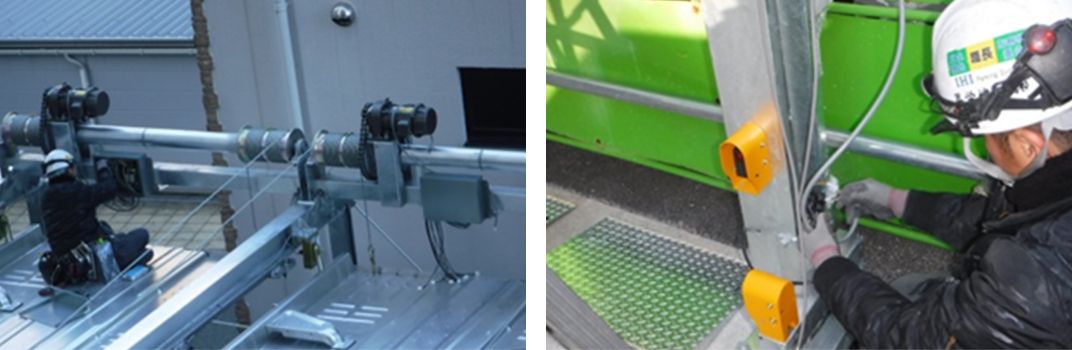

9電気配線
取り付けた電気部品をケーブルで基板や制御盤と接続していきます。
![電気配線](/renewal/img/flow/p-detail-10.jpg)

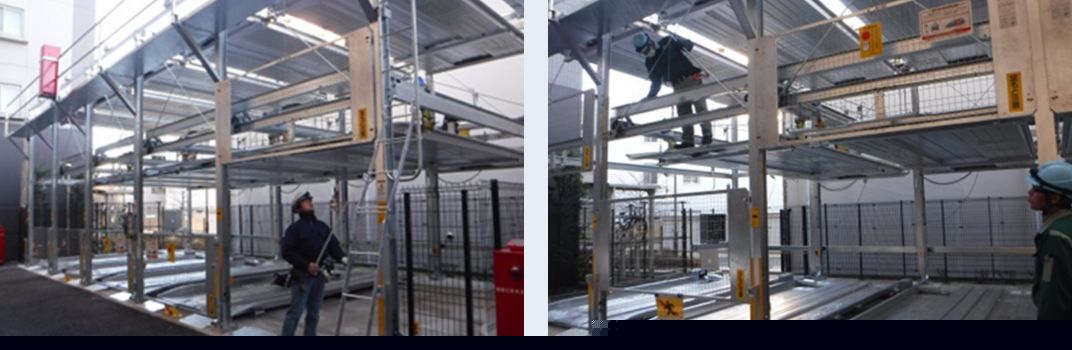

10社内検査および保守受入検査
完成した装置をお渡しする前に、弊社品質管理検査員にて検査を実施します。装置の確認項目、御引渡し後のご利用者様の目線で確認作業を実施します。
![社内検査および保守受入検査](/renewal/img/flow/p-detail-11.jpg)

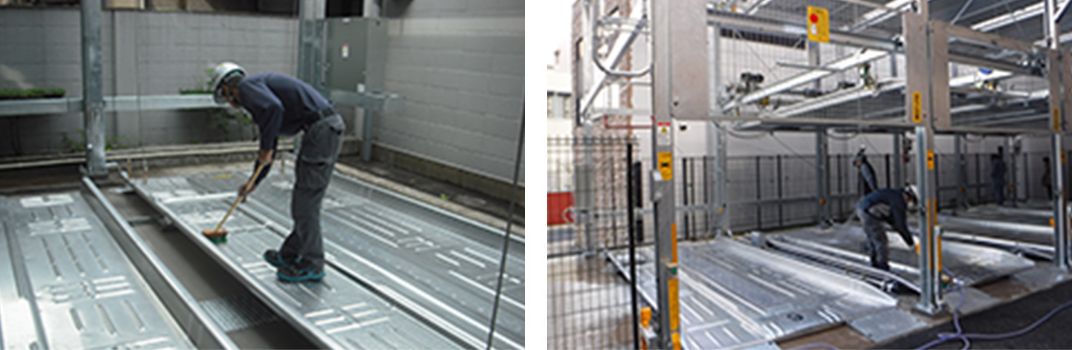

11清掃
是正完了後、新規機械式駐車装置を水洗、清掃します。
![清掃](/renewal/img/flow/p-detail-12.jpg)

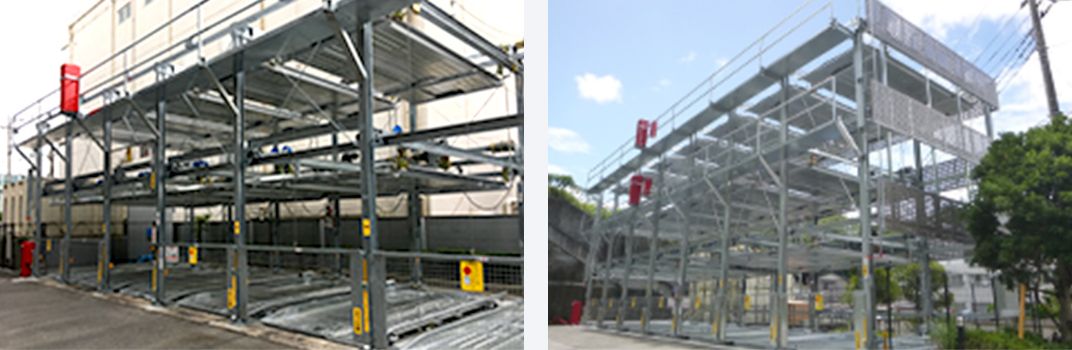

12お引渡し
居住者および利用者様へ鍵のお引渡しおよび新規装置の説明会を実施します。また発注者様による確認検査を実施していただきます。
![お引渡し](/renewal/img/flow/p-detail-13.jpg)
